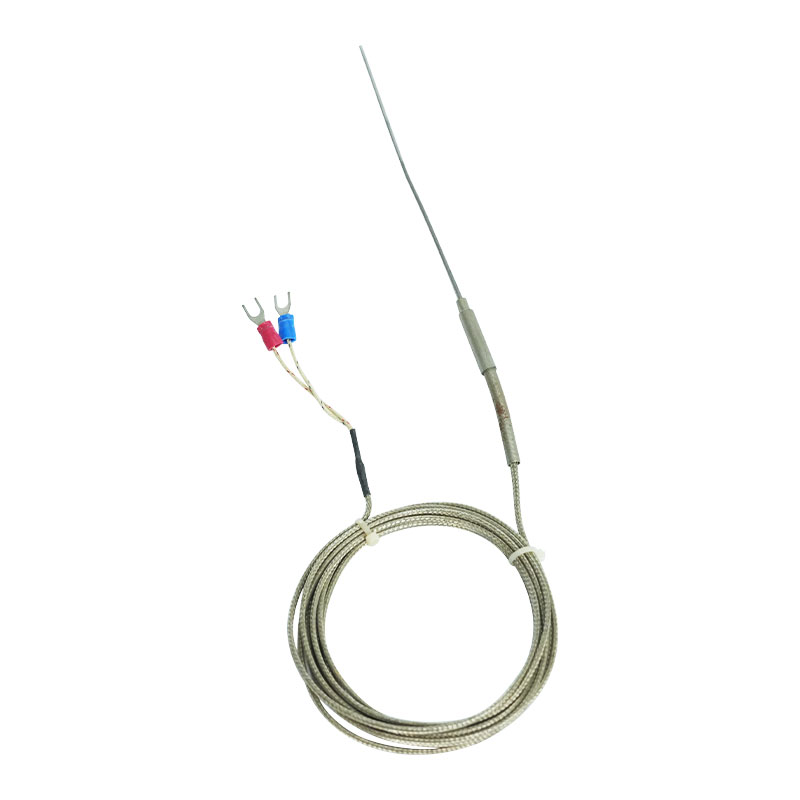

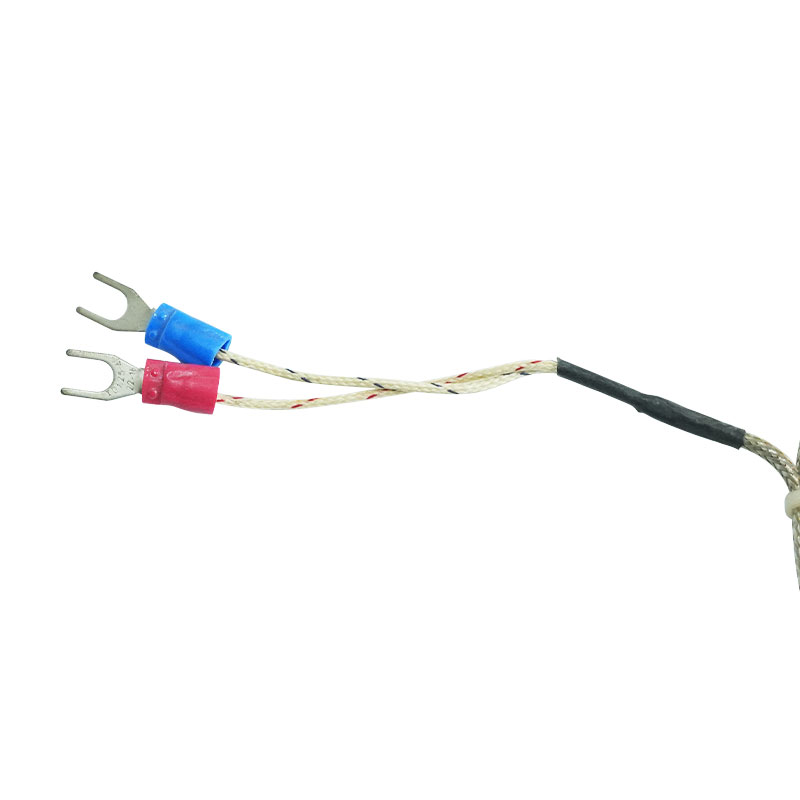

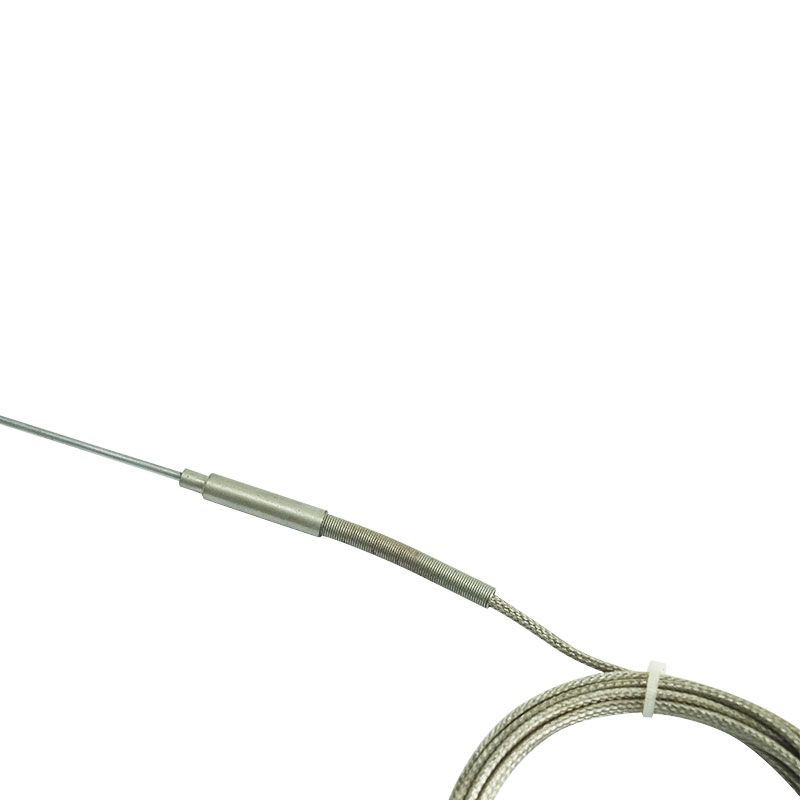

Thermocouple gainé

Le thermocouple gainé présente les avantages de la finesse, de la flexion facile, du temps de réponse thermique court, de l'antivibration, de la résistance à la température, de la robustesse à la résistance à la compression, etc. Il peut être utilisé non seulement pour la mesure directe mais également pour le thermocouple d'assemblage comme élément central interne pour remplacer les éléments conventionnels de type cordon de perles de porcelaine. En particulier, il convient à l'installation de canalisations à distances étroites, de canalisations courbées et d'endroits spéciaux de mesure de température où une réponse rapide et un micromouvement sont nécessaires. Contient: Thermocouple gainé à dispositif non fixe Thermocouple gainé de type boulon à virole Thermocouple gainé de type bride de virole

Obtenez un devis

Type, plage de mesure de température et tolérance du thermocouple gainé

Catégorie	Code	Marque de remise des diplômes	Diamètre exlermique du tube (mm)	Plage de mesure(℃)	Température maximale d'application(℃)	∆tTolérance
Catégorie	Code	Marque de remise des diplômes	Diamètre exlermique du tube (mm)	Plage de mesure(℃)	Température maximale d'application(℃)	1	2
Nickal-chrome-cupronickel	ÉPAVE	E	≥Φ3	-40-700	700	±1,5℃ ou ±0,4 %t	±2,5℃ ou ±0,75 %t
Nickel-chromlium-nisiloy	WRNK	K		-40-900	950
Ferrum-cupronickel	WRJK	J		-40-500	600
Guprum-cupronickel	WRCK	T		-40-350	400
Rhodium Platine-Platine	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5℃	i:2,5%l

Thermocouple gainé à dispositif non fixe

Type de boîte de connexion	Modèle
Type simple	WR□K-101 WR□K ₂ -101
Type étanche	WR□K-131 WR□K ₂ -131
Type de couplage rapide	WR□K-151 WR□K ₂ -151
Type de prise aéronautique	WR□K-161 WR□K ₂ -161
Type de poignée	WR□K-187 WR□K ₂ -187
Type de fil d'extension	WR□K-191 WR□K ₂ -191

Remarque : (1) Le WRNK-101 peut être utilisé pour remplacer le noyau interne du thermocouple d’assemblage. (2) Le type de fil d'extension est généralement fixé avec un fil conducteur de 500 mm. Si nécessaire, veuillez indiquer la longueur. (3) La borne de mesure est fournie avec un type d'isolation. Si elle doit être connectée à l'étagère, remplacez le modèle mantisse "1” par “2” et "7” par " 8 ". Par exemple, 131 est remplacé par 132 ; 187 est remplacé par 188. (4) Reportez-vous aux pages 26 à 28, au tableau 6 et à la figure 35 pour la marque de graduation et la plage de mesure. Temps de réponse, diamètre et longueur disponible du thermocouple gainé.

Thermocouple gainé de type boulon à virole

Type de boîte de connexion	Modèle
Type étanche	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Type de couplage rapide	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Type de prise aéronautique	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Type de fil d'extension	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Type de fil d'extension(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Remarque : (1) Un fil conducteur de 500 mm est généralement fixé au type de fil d'extension. Si nécessaire, veuillez indiquer la longueur.

(2) Le terminal de mesure est fourni avec un type d'isolation. L'ajustement doit se connecter à la coque ; changez la mantisse du modèle "1” en "2", par exemple 231 est changé en 232 ; 291 est changé en 292.

(3) Le diamètre du thermocouple gainé n'est pas inférieur à 5. L'alimentation générale pour les boulons à vis des boulons à virole est M16×1,5 et ≤Φ4 est M12×1,5.

(4) La pression nominale de la bride de virole fixe est de 2,5 MPa. La pression nominale de la bride de virole mobile est une pression normale.

(5) Reportez-vous aux pages 26 à 28, au tableau 6 et à la figure 35 pour la marque de graduation et la plage de mesure. temps de réponse, diamètre et longueur disponible du thermocouple gainé

Thermocouple gainé de type bride de virole

Type de boîte de connexion	Modèle
Type étanche	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Type de couplage rapide	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Type de prise aéronautique	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Type de fil d'extension	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Type de fil d'extension(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Remarque : (1) Le fil conducteur de 500 mm est généralement fixé au type de fil d'extension « S », si nécessaire, veuillez indiquer la longueur séparément.

(2) La borne de mesure est fournie avec un type d'isolation. S'il doit se connecter à l'étagère, remplacez le modèle mantissa"1" par "2", par exemple .431 est remplacé par 432.

(3) Le diamètre du thermocouple gainé n'est pas inférieur à Φ5. L'alimentation générale pour la bride de virole est Φ60 et ≤ 04 est Φ50.

(4) La pression nominale de la bride de virole fixe est de 2,5 MPa. La pression nominale de la bride de virole mobile est une pression normale.

(5) Reportez-vous aux pages 26 à 28, au tableau 6 et à la figure 35 pour la marque de graduation et la plage de mesure. Temps de réponse, diamètre et longueur disponible du thermocouple gainé.
