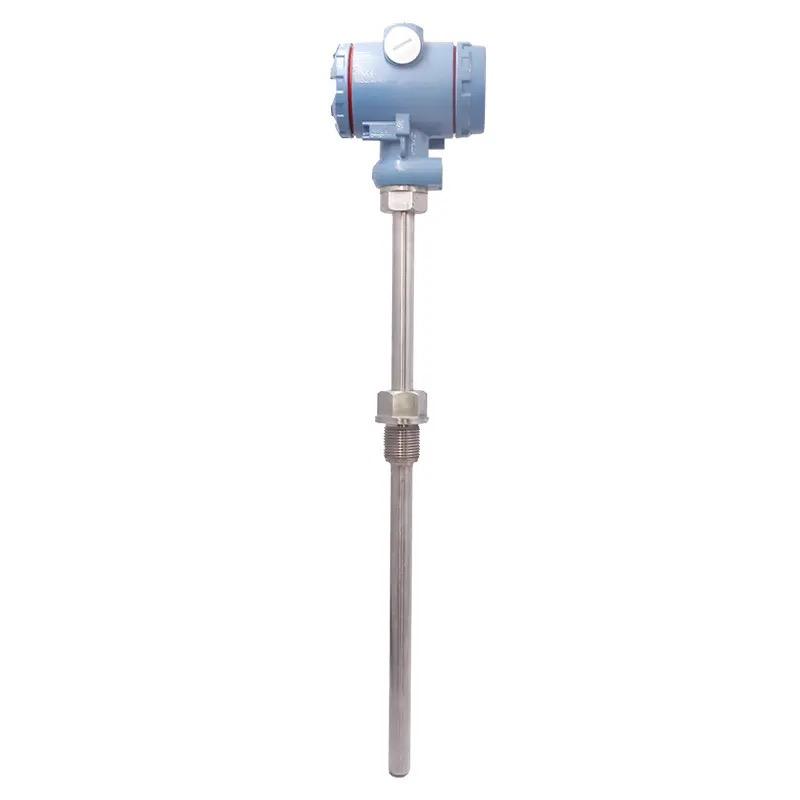

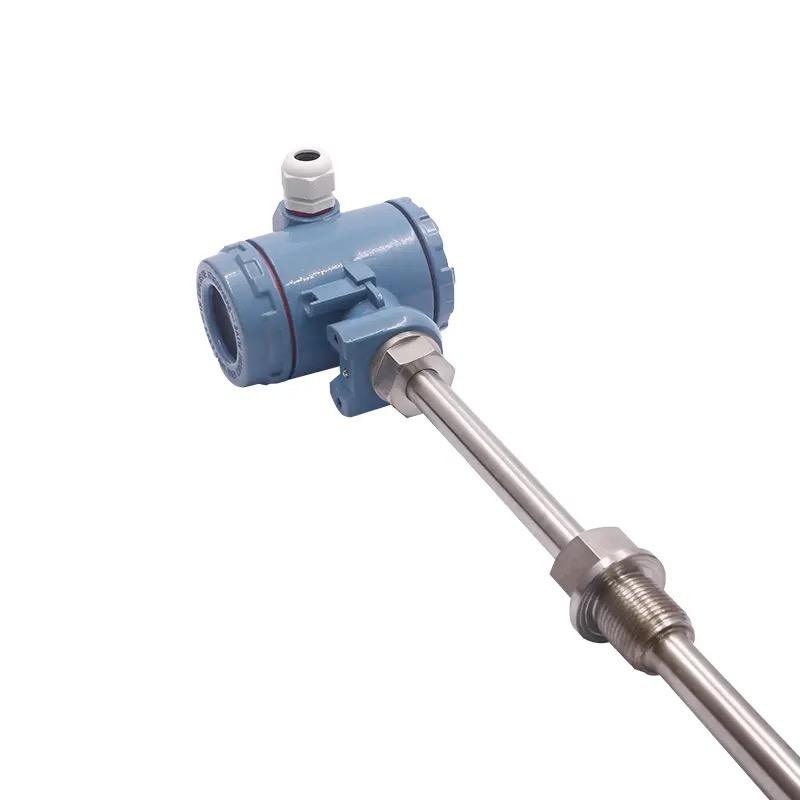

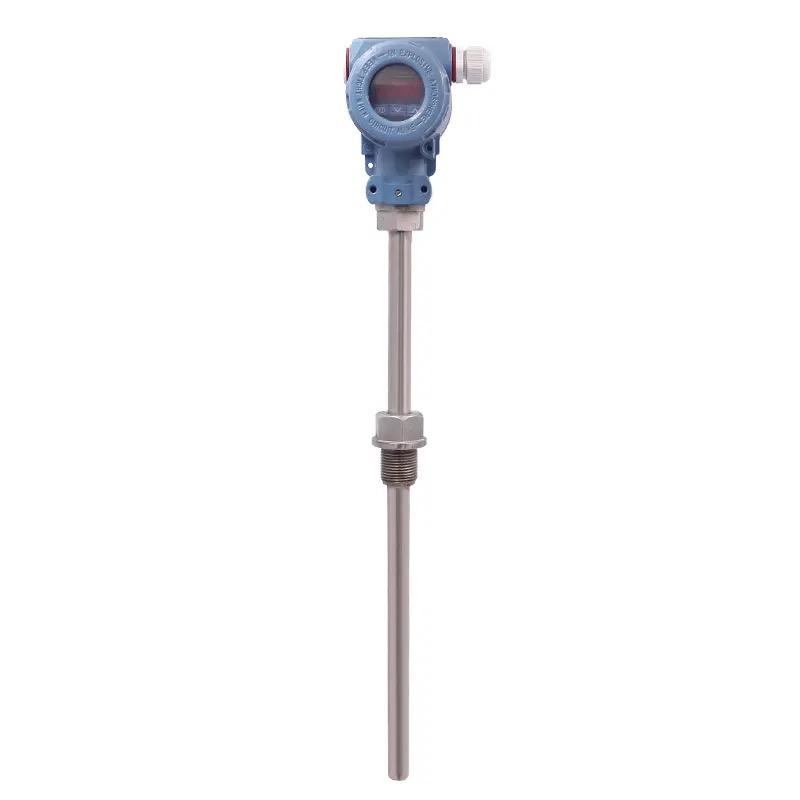

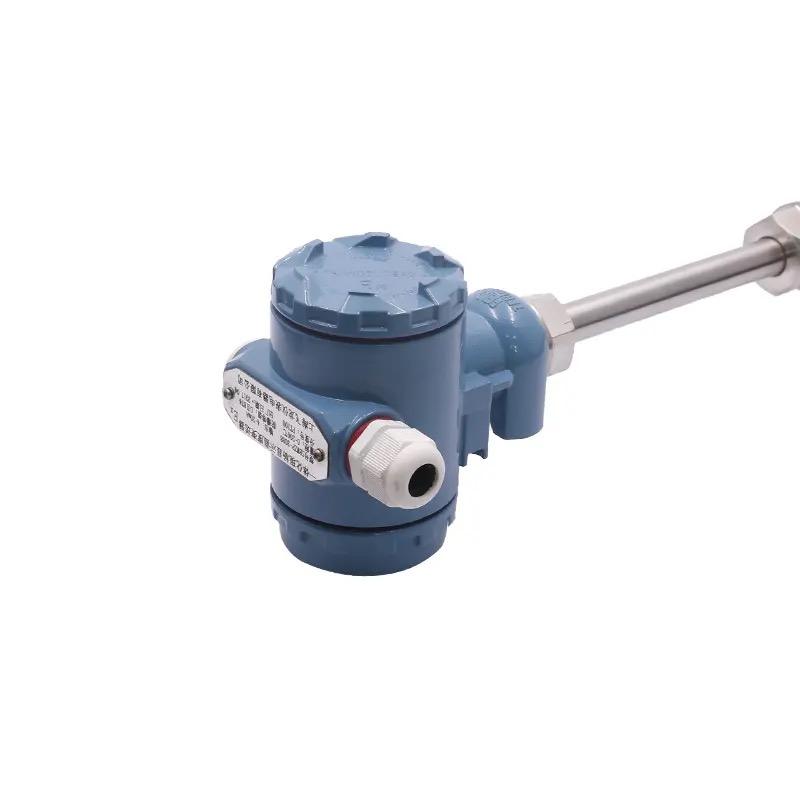

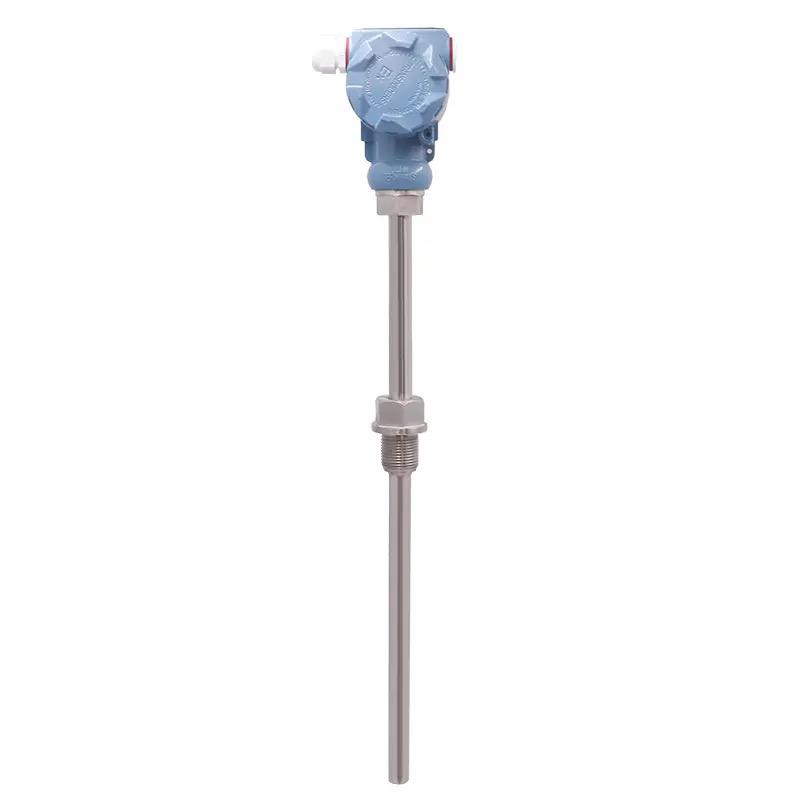

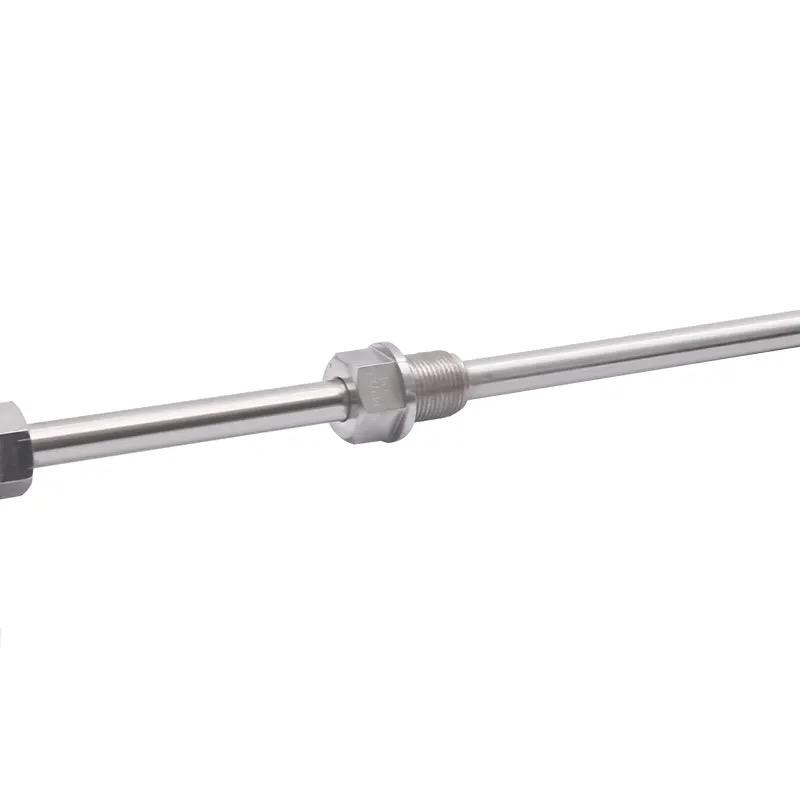

Transmetteur de température intégré à isolation complète

Le transmetteur de température intégré général est utilisé pour l'entrée de signal de résistance thermique (RTD), de thermocouple (TC), de résistance et de tension, qui peut être installé dans le capteur via la configuration PC.(Les protocoles PEOFIBUS-PA et HART sont disponibles). Lieux applicables : · Le transmetteur de température intégré PCP peut être utilisé pour transformer toutes sortes de signaux d'entrée en signaux de sortie de 4 à 20 mA ·Entrée Résistance thermique (RTD) Thermocouple (TC) Résistance(Ω) Tension (mV) .Grâce au PC,l'outil de configuration peut être utilisé en ligne. Caractéristiques: .Le PCP général peut être utilisé pour tous les types de signaux d'entrée .Isolation électrique .Système bifilaire et sortie analogique 4-20 mA .Haute précision .Les signaux d'endommagement du capteur ou de défaut de court-circuit peuvent être réglés à l'avance conformément à NAMUR NE 43. ·EMC doit être conforme à NAMUR NE 21, CE .Certification antidéflagrante .Sortie analogique .La plage de mesure peut être personnalisée par les utilisateurs

Obtenez un devis

Fonctionnement et structure du système

Système de mesure

Un transmetteur de température intelligent est un système à deux fils avec sortie analogique, signaux d'entrée de résistance thermique (RTD) à 2, 3 et 4 fils, signal de thermocouple et signal de tension, qui peut être configuré via un outil de configuration,

Input Résistance thermique (RTD)

Type	Plage de mesure	Plage de mesure minimale
Pt100 Pt500 Pt1000 Conformément à la norme IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10 km (18° F) 10 km (18° F) 10 km (18° F)
Ni100 Ni500 Ni1000 Conformément à la norme DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10 km (18° F) 10 km (18° F) 10 km (18° F)
Type de câblage	Compensation de résistance d'un câble de mesure de système à deux fils à 2, 3 ou 4 connexions (0-20Ω)
Résistance du câble du capteur	Chaque câble
Courant du capteur	≤0,6 mA

Signal de résistance (Ω)

Type	Plage de mesure	Plage de mesure minimale
Résistance(Ω)	10..2000(Ω)	100(Ω)

Thermocouple (TC)

Type	Plage de mesure	Plage de mesure minimale
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Conformément à la norme IEC 584 Partie 1	0- 1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200-915℃ -328-1679°F -200-1200℃ -328-2192°F -200-1372℃ -328-2501°F -200-900℃ -328-1652°F -270-1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200-400℃ -328-752°F -200-600℃ -328-1112°F 0-2000℃ 32-3632°F	500 000 (900°F) 500 000 (900°F) 500 000 (900°F) 50 km (900°F) 50 km (900°F) 50 km (900°F) 50 km (900°F) 50 km (900°F) 500 000 (900°F) 500 000 (900°F) 50 km (900°F) 50 km (900°F) 500 000 (900 °F)
Jonction froide	Intérieur (Pt100) ou extérieur (0...80℃),32..176°F
Précision de la jonction froide	±1k
Courant du capteur	30nA

Signal de tension (mV)

Type	Plage de mesure	Plage de mesure maximale
Millivolt(mV)	-10...100mV	5mV

entrée sortie (analogique)

Signal de sortie	4...20 mA.20..4 mA
Transmettre les caractéristiques	Température, résistance et linéarité de tension
Charge maximale	( V-8V )/0,025A

(1) Sans référence

(2) Conformément à la norme DIN 43710

(3) Conformément à la norme ASTM E988

Filtre numérique Grae 1	0...8s
courant d'entrée	≤3,5 mA
Limitation actuelle	≤25mA
Commutateur de temporisation	4s (Pendant la mise sous tension sur la-3,8 mA)
Temps de réponse	1s

Signal de défaut (surveillance des défauts)

Limite inférieure de mesure inférieure	Dutput réduit à 3,8 mA
Au-dessus de la mesure supérieure Iirmit	Puissance jusqu'à 20,5 mA
Dommages au capteur Court-circuit du capteur	Peut être défini comme ≤3,6 mA ou ≥21,0 mA

Connexion électrique

Alimentation	U _b =8...35 V CC Protection de polarité
Isolation électrique (entrée/sortie)	U=3,75 kV AC
Plage de fluctuation admissible	U≤5V (lorsque Ub≥13V, f _max =1KH ₂ t)

Précision

Conditions de référence

Température ralisée23℃ (73,4°F）±5K

Résistance thermique (RTD)

Type	Précision de mesure
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2 K ou 0,08 % 0,5 K ou 0,20 % 0,3 K ou 0,12 %

Signal de résistance (Ω)

Type	Précision de mesure	Plage de mesure
Résistance	±0,1Ω ou 0,08 %	10...40Ω
Résistance	±1,5Ω ou 0,12 %	10...2000Ω

Thermocouple (TC)

Type	Précision de mesure
K, J, T, E, L, U, N, C, D SBR MoRe5-MoRe41	typ.0,5 k ou 0,08 % typ.1,0 k ou 0,08 % typ.2,0 k ou 0,08 %
Allégé par la fin de la pertinence interne	Pt100 DIN IEC751 C1.B

Signal de tension (mV)

Type	Précision de mesure	Plage de mesure
Millivolt(mv)	±20μV ou 0,08 %	-10...10mV

Affecté par l'alimentation électrique	≤±0,01 %/V avec écart de 24 ^[3]	Plage de mesure
Affecté par la charge	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Non applicable au thermocouple.

(2) % est relatif à la plage de mesure réglable (valeur max.).

(3)Tout ala est lié à la valeur finale de mesure (FSD)

Décalage de température	RTD Td=±(15 ppmkplage de mesure maximale)±50 ppmKplage de mesure prédéfinie)∆θRésistance thermique Pt100 Td=±(15ppmk(Valeur finale de mesure 200) 50ppm/KPlage de mesure prédéfinie)∆θ Thermocouple(TC) Td=±(50 ppmKPlage de mesure maximale 50 ppm/KPlage de mesure prédéfinie)*∆θ ∆θ=La valeur de la température ambiante s'écarte de la température de retour
Stabilité à long terme	≤0,1 K/Année[1] ou ≤0,05 %/Année[1][2]

Conditions d'installation

Angle d'installation	Aucune limitation
Zone d'installation	Boîtier de raccordement étanche ou boîtier de raccordement antidéflagrant

Condition d'application Condition environnementale

Température ambiante	-40... 85℃(-40..185°F). Applicable à la zone de protection contre les explosions
Température de stockage	-0.. 100℃(-40...-212°F)
Classe climatique	n conformément à la norme EN G0654-1, ClaasC
Condensation	Autorisation
Classe ProtacLlon	Installation IP 00/IP 66
Protection contre les vibrations	Conformément à la norme IEC 60068-2-6
Compatibilité électromagnétique	Émissions rayonnées anti-EMI et anti-EMl conformément à la norme EN 61326-1 et NAMUR NE 21

Structure mécanique

Welghl	=40g
Matériel	Boîtier : PC, plastique ou polyester
Terminal	câble max, 1,75 mm2 (0,0027 in2)

Affichage et système d'exploitation Fonctionnement à distance

Outil de configuration	Outil de configuration spécial
Logiciel de configuration	Logiciel d'exploitation PC (Reaowin 2o00]
entrelacer	Interface PC connectée au câble TTL-l-RS 232 avec prise
Paramètre de configuration	Type de capteur, type de connexion et unité d'ingénierie (C/F plage de mesure, compensation de jonction froide interne/externe, compensation de résistance de câble dans la mesure du système bifilaire, condition de défaut, signal de sortie (4...20/20...4 mA), filtre numérique (humidité), sortie, repère de point de mesure (8 caractères) et sortie analogique.
